海浦蒙特变频器
海浦蒙特变频器 HD10简易型变频器 (HD10)
产品特点
领先的V/f控制
转矩响应更加迅速，有效抑制电机加减速过程中出现的振荡。
使用简单
无需设置功能参数，接线即可使用。
结构紧凑
紧凑的结构设计，可并排安装。
可选DIN导轨安装
功能可扩展
多段速控制
线性、平方V/f曲线
简洁的输入输出接口
3路可编程数字输入
1路可编程数字输出
1路模拟输入
1路模拟输出
1路可编程继电器输出
标配内置能耗制动单元
|
电气规格 |
|
|
输入电压 |
单相100－120V 单/三相200－240V 三相380－460V 波动不超过 ± 10%，失衡率 < 3% |
|
输入频率 |
50/60Hz±5% |
|
输出电压 |
0－240V（单相100－120VAC电源输入） 0－输入电压（单/三相200－240VAC电源输入） 0－输入电压（三相380－460VAC电源输入） |
|
输出频率 |
0－400.00Hz |
|
性能规格 |
|
|
控制方式 |
V/f控制 |
|
过载能力 |
150%额定输出电流2分钟，180%额定输出电流10秒 |
|
速度分辨率 |
数字设定：0.01Hz 模拟设定：0.1% × 最大频率 |
|
功能 |
|
|
保护功能 |
输出对地短路保护，制动单元故障保护，自动限流保护，输出相间短路保护，直流母线短路保护 |
|
输入输出 |
|
|
模拟电源 |
+10V，负载能力100mA |
|
数字电源 |
+24V，负载能力200mA |
|
模拟输入 |
AI：-10－+10V/0－20mA（电压/电流可选） |
|
模拟输出 |
AO：0－10V/0－20mA（电压/电流可选） |
|
数字输入 |
DI1－DI3，光耦隔离输入 *DI3可选为高速脉冲输入 |
|
数字输出 |
DO，光耦隔离输出 *可复用高速脉冲输出 |
|
继电器输出 |
R1A/R1B/R1C 触点容量：250VAC/3A或30VDC/1A |
|
环境特性 |
|
|
工作温度 |
-10－+40℃无降额，40－50℃每超过1℃输出电流降额2% |
|
存贮温度 |
-40－+70℃ |
|
使用场所 |
室内，不受阳光直晒，无尘埃、腐蚀性和可燃性气体、油污、水蒸气、滴水、盐份等 |
|
海拔高度 |
1000米以下无降额，1000－4000米需降额使用 |
|
湿度 |
小于95%RH，无水珠凝结 |
|
振动 |
小于5.9m/s2（0.6g） |

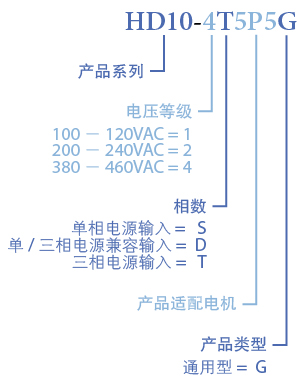

产品型号

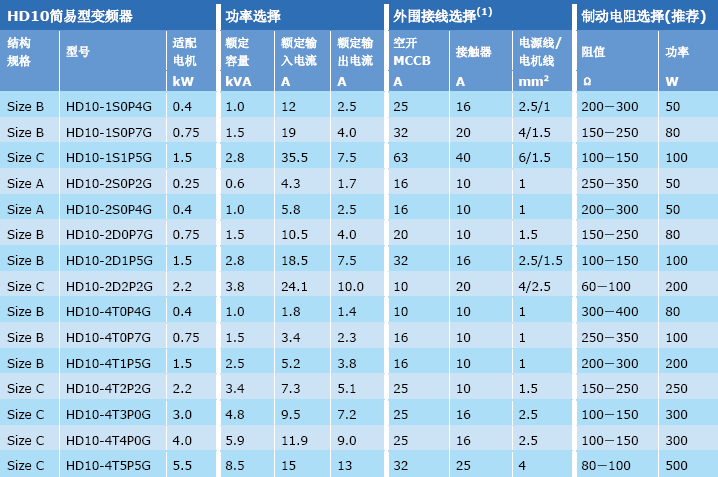

电气规格
(1)：外围接线中的信号线均≥0.5mm2。

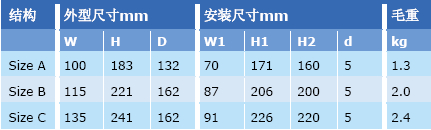

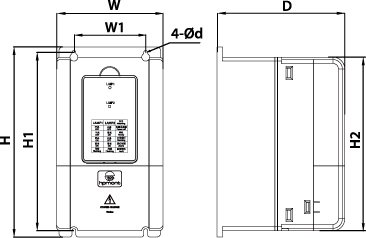

外型尺寸
