海浦蒙特变频器 HD5L电梯专用驱动控制器 (HD5L)

作者：Admin 发布时间：2015-07-16 [ 大中小 ] 浏览：

HD5L是基于HD50高性能矢量控制驱动器开发的专用于电梯行业的产品。

单相200－240V……2.2－3.7kW
三相200－240V……3.7－30kW
三相380－460V……5.5－45kW

行业应用：电梯

产品特点

同步异步一体化

支持同步、异步曳引机控制，通用性好。

领先的矢量控制技术

领先的曳引机矢量控制技术，卓越的控制性能。

提供丰富的编码器卡

适配各类编码器，带分频输出。

平滑的S加减速曲线

优化的S加减速曲线，使得电梯拥有良好的舒适感。

四象限运行

全系列内置能耗制动单元；

可选配能量回馈单元，四象限运行，节约能源。

灵活的起停时序逻辑

可以匹配不同的电梯控制板和PLC。

曳引机参数静止自整定技术

调试时，不需要吊轿厢，就能实现异步曳引机参数静止自整定，同步曳引机磁极角度静止自整定。

无称重装置起动转矩自动补偿

不需要称重装置就能实现电梯无冲击起动。

一致性好，适应性强，方便客户调试、维保。

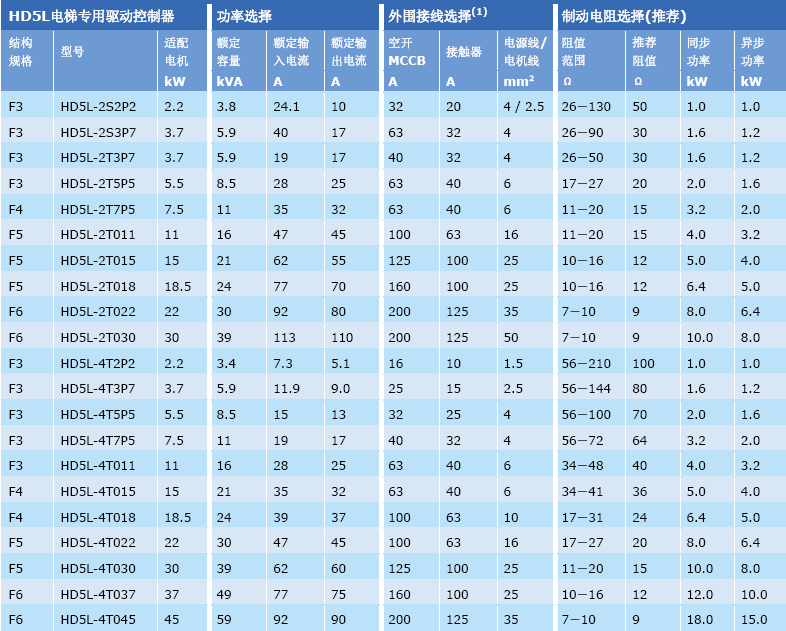

产品型号

电气规格

(1)：外围接线中的信号线均≥0.5mm²。

电气规格
输入电压	单相200－240V 三相200－240V 三相380－460V 波动不超过 ± 10%，失衡率 < 3%
输入频率	50/60Hz ± 5%
输出电压	三相：0－输入电压
输出频率	0－100.00Hz
性能规格
控制方式	V/f控制；SVC控制；VC控制
过载能力	150%额定输出电流2分钟，180%额定输出电流10秒
运行命令设定	操作面板设定；外部端子设定；通讯设定
速度设定	数字设定；模拟设定；通讯设定
速度分辨率	数字设定：0.01Hz 模拟设定：0.1% × 最大频率
SVC控制	速度控制精度：± 0.5% 速度控制范围：1:100 转矩控制响应：< 200ms 起动转矩：180%额定转矩/0.5Hz
VC控制	速度控制精度：± 0.05% 速度控制范围：1 : 1000 转矩控制响应：＜50ms 起动转矩：200%额定转矩/ 0Hz
输入输出
模拟电源	+10V，负载能力100mA -10V，负载能力5mA
数字电源	+24V，负载能力200mA
模拟输入	AI1：电压0－10V AI2－AI4：-10－+10V/0－20mA (电压/电流可选) AI4支持差分输入
模拟输出	AO1－AO2：0－10V/0－20mA (电压/电流可选）
数字输入	DI1－DI12
数字输出	DO1、DO2
可编程继电器输出	R1A/R1B/R1C（控制板），Y1－Y11（接口板）触点容量：250VAC/3A或30VDC/1A
