HD5E扶梯专用驱动控制器 (HD5E)

HD5E是基于HD50高性能矢量控制驱动器开发的专用于扶梯行业的产品。

单相380 - 460V……5.5 - 37kW

行业应用：扶梯

产品特点

内置同步切换功能

可实现平滑的工频、变频切换。

优秀的旁路变频技术

扶梯由变频切换到工频时，优秀的相位锁定技术使切换时电流冲击小，扶梯无抖动。

扶梯由工频切换到变频时，超平滑转速跟踪技术实现无冲击切换。

三种节能运行模式

无人乘梯低速运行

无人乘梯先低速运行后停止运行

无人乘梯停止运行

完善的扶梯故障保护

多种扶梯故障保护。

配置MT70-PES-E1提供更多保护。

MT70-PES-E1扶梯可编程安全板

专为自动扶梯或自动人行道设计。

提供多项安全功能监视保护。

采用双DSP 控制。

同步判断相关扶梯信号，发现故障时两个DSP将同时动作安全继电器并输出故障信号。

四种扶梯运行模式

■旁路变频运行

有人乘梯时，HD5E控制扶梯加速运行到工频后，扶梯由变频驱动切换到工频驱动；

无人乘梯时，扶梯由工频驱动切换到变频驱动并低速运行，可以节约电能并减少机械磨损。

■工频Y-△运行

扶梯采用Y-△降压起动，减少起动冲击，起动完成后，扶梯由工频驱动运行。

变频输出异常时，扶梯系统可以运行在工频Y-△运行模式。

■全变频运行

无论是否有人乘梯，扶梯始终处于变频运行状态。

无人乘梯时低速节能运行，有人乘梯时变频高速运行。

■检修运行

分为变频检修和工频Y-△检修。

分别在变频状态和工频状态下检查扶梯系统输入、输出信号及运行状态。

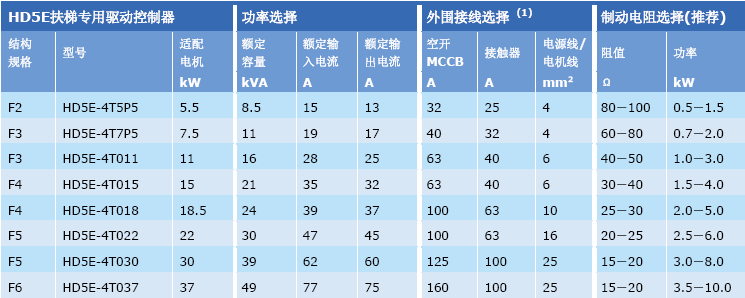

产品型号

电气规格

(1)：外围接线中的信号线均≥0.5mm²。

电气规格
输入电压	三相：380－460V 波动不超过 ± 10%，失衡率 < 3%
输入频率	50/60Hz ± 5%
输出电压	三相：0－输入电压
输出频率	0－100.00Hz
性能规格
控制方式	V/f控制；SVC控制
过载能力	150%额定输出电流2分钟，180%额定输出电流10秒
运行命令设定	操作面板设定；外部端子设定
速度设定	数字设定
速度分辨率	数字设定：0.01Hz
SVC控制	速度控制精度：± 0.5%
	速度控制范围：1:100
	转矩控制响应：< 200ms
	起动转矩：180%额定转矩/0.5Hz
输入输出
模拟电源	+10V，负载能力100mA -10V，负载能力5mA
数字电源	+24V，负载能力200mA
数字输入	DI1－DI6（控制板），X1－X11（接口板）
数字输出	DO1、DO2
可编程继电器输出	R1A/R1B/R1C（控制板），Y1－Y11（接口板）触点容量：250VAC/3A或30VDC/1A
